norme prise RJ45

Norme prise RJ45: les prises RJ45 sont largement utilisées pour établir des connexions réseau filaires dans les bâtiments résidentiels et commerciaux. Elles offrent une connectivité Internet rapide et stable, ainsi que la possibilité de connecter différents appareils tels que les ordinateurs, les téléphones IP, les caméras de surveillance, etc. Cependant, pour garantir un fonctionnement optimal et une performance maximale, il est important de respecter les normes spécifiques lors de l’installation d’une prise RJ45. Dans cet article, nous explorerons les normes les plus importantes à prendre en compte pour assurer une installation correcte et fiable de prises RJ45.

Norme de câblage, norme à respecter pour l’installation d’une prise RJ45

Lors de l’installation d’une prise RJ45, il est essentiel de respecter les normes de câblage appropriées. Les normes T568A et T568B sont les plus couramment utilisées. Elles définissent l’ordre de connexion des fils à l’intérieur de la prise RJ45. Il est important de choisir une norme spécifique et de s’y conformer tout au long de l’installation pour garantir la compatibilité et l’interfonctionnement correct avec d’autres équipements réseau

La norme T568A est l’une des deux normes de câblage les plus couramment utilisées pour les prises RJ45. Selon cette norme, les fils sont connectés dans l’ordre suivant, de gauche à droite, lorsque vous regardez le connecteur avec les broches vers le bas :

  • Paire 3 : Blanc-vert
  • Paire 3 : Vert
  • Paire 2 : Blanc-orange
  • Paire 1 : Bleu
  • Paire 1 : Blanc-bleu
  • Paire 2 : Orange
  • Paire 4 : Blanc-marron
  • Paire 4 : Marron
  1. Norme T568B :

La norme T568B est l’autre norme de câblage couramment utilisée pour les prises RJ45. Selon cette norme, les fils sont connectés dans l’ordre suivant, de gauche à droite, lorsque vous regardez le connecteur avec les broches vers le bas :

  • Paire 2 : Blanc-orange
  • Paire 2 : Orange
  • Paire 1 : Blanc-vert
  • Paire 3 : Bleu
  • Paire 3 : Blanc-bleu
  • Paire 1 : Vert
  • Paire 4 : Blanc-marron
  • Paire 4 : Marron

Il est important de noter que les normes T568A et T568B sont réversibles, ce qui signifie que vous pouvez utiliser n’importe quelle norme des deux côtés d’une connexion, à condition de respecter la norme choisie des deux côtés.

Le choix de la norme à utiliser dépend de la configuration de votre réseau et des équipements que vous utilisez. Si vous travaillez dans un environnement où une norme spécifique est déjà en place, il est recommandé de la suivre pour assurer la compatibilité et la cohérence. Si vous créez un nouveau réseau ou si vous avez la flexibilité de choisir, il est préférable de choisir une norme et de la respecter de manière cohérente dans l’ensemble de votre installation.

Pour assurer un câblage précis et de qualité, il est recommandé d’utiliser des outils appropriés tels que des pinces à dénuder, des pinces à sertir et des testeurs de câble. Veillez à dénuder les fils de manière uniforme et à insérer les fils dans les broches du connecteur RJ45 selon l’ordre spécifié par la norme choisie. Utilisez la pince à sertir pour fixer solidement les fils dans le connecteur et utilisez le testeur de câble pour vérifier la continuité et l’intégrité des connexions.

Le respect des normes de câblage pour les prises RJ45 présente plusieurs avantages. Tout d’abord, cela permet une interopérabilité entre les différents équipements réseau. En utilisant la même norme des deux côtés d’une connexion, vous garantissez que les signaux peuvent être correctement interprétés et transmis sans erreurs.

De plus, les normes de câblage assurent une organisation cohérente des fils, ce qui facilite l’identification et le dépannage des connexions. En cas de besoin, il est plus facile de repérer et de corriger un problème de câblage lorsque les normes sont respectées.

Enfin, les normes de câblage sont généralement reconnues et acceptées par les professionnels de l’industrie. En respectant ces normes, vous vous assurez de bénéficier de l’expertise et du support des fabricants et des techniciens qualifiés en cas de besoin.

norme prise RJ45

Prise RJ45: d’autres normes en vigueur

Utilisez des câbles de qualité pour assurer une transmission de données optimale. Les câbles Cat5e ou Cat6 sont recommandés pour les connexions Gigabit Ethernet. Assurez-vous que les câbles sont certifiés conformes aux normes de performance spécifiées pour garantir des débits de données élevés et une connectivité fiable.

Après l’installation des prises RJ45, il est important de procéder à des tests et à une certification pour vérifier leur bon fonctionnement. Les outils de certification de câblage réseau permettent de mesurer la performance et la qualité de la connexion. Ces tests incluent la vérification de la longueur du câble, de l’atténuation, de la diaphonie et de la résistance. La certification garantit que les prises RJ45 respectent les normes de performance et peuvent fournir des connexions réseau fiables.

Il est important de planifier la répartition des prises RJ45 dans le bâtiment de manière efficace. Les prises doivent être situées de manière stratégique pour fournir une connectivité réseau adéquate à chaque utilisateur ou équipement. Il est recommandé de placer les prises RJ45 à des endroits facilement accessibles et de prévoir une quantité suffisante de prises pour répondre aux besoins actuels et futurs.

Lors de l’installation des prises RJ45, il est également important de respecter les normes de sécurité électrique. Assurez-vous que le système électrique est correctement mis à la terre et que les câbles réseau sont installés de manière à éviter les risques de court-circuit ou d’électrocution.

Norme prise RJ45: pour l’installation de ce type de prise, n’hésitez pas à contacter une entreprise spécialisée dans le raccordement électrique comme Adveneris.

Contactez-Nous
Nom
Adresse email
Téléphone

Conformément au RGPD, Adveneris collecte vos données personnelles à des fins de prospection. Les informations collectées ne sont ni transmises ni cédées à des tiers. Conformément à l’article L.223-2 du Code de la consommation, vous bénéficiez de la possibilité de vous inscrire gratuitement sur la liste d’opposition au démarchage téléphonique Bloctel.

installation de vmc simple fux

Dans la même catégorie

Tous les articles

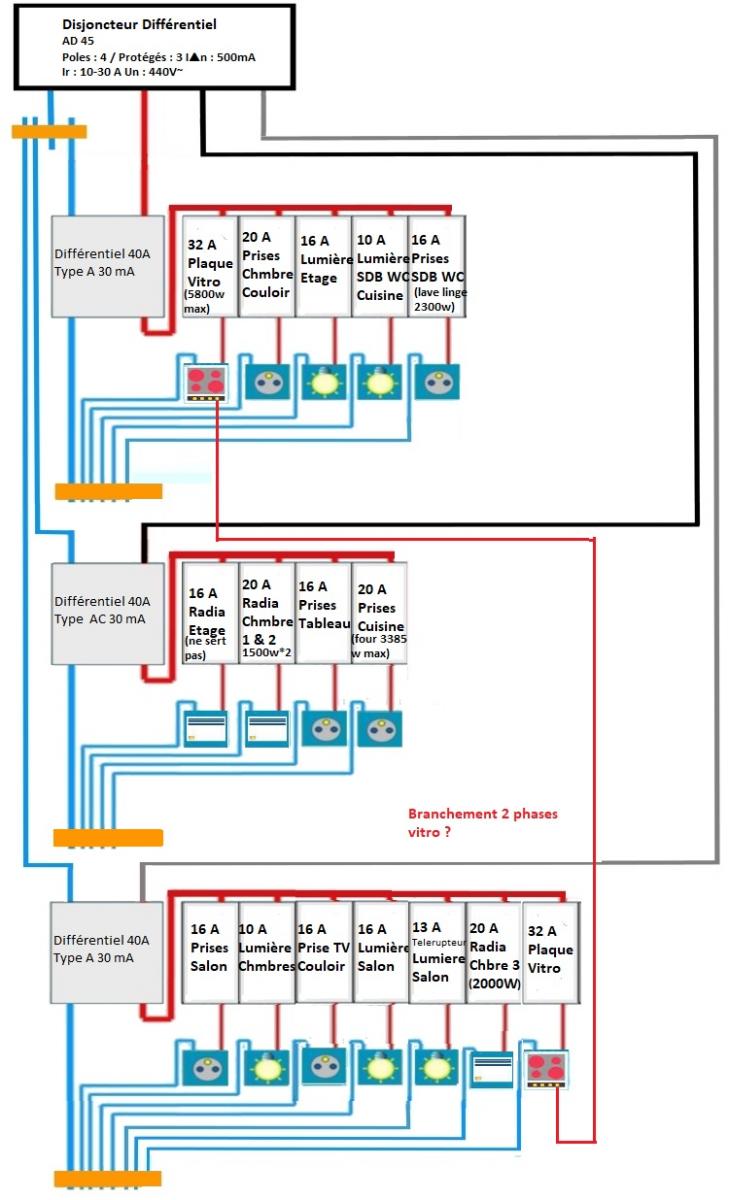

  • Schéma équilibrage de phase: dans le domaine de l’électricité, l’équilibrage […]

    Lire la suite

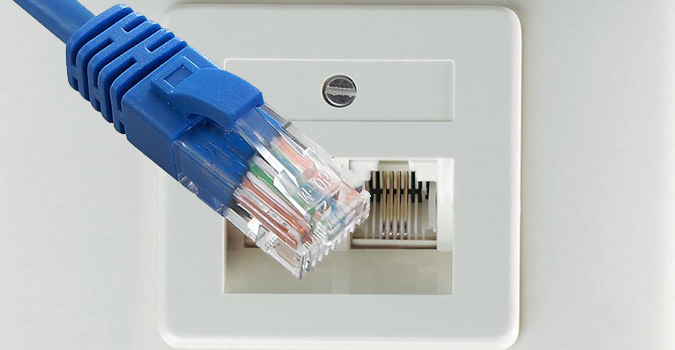

  • Comment brancher une prise RJ45 ? La prise RJ45 est un […]

    Lire la suite
  • raccord antenne télé: le raccordement d’une antenne télé est une […]

    Lire la suite

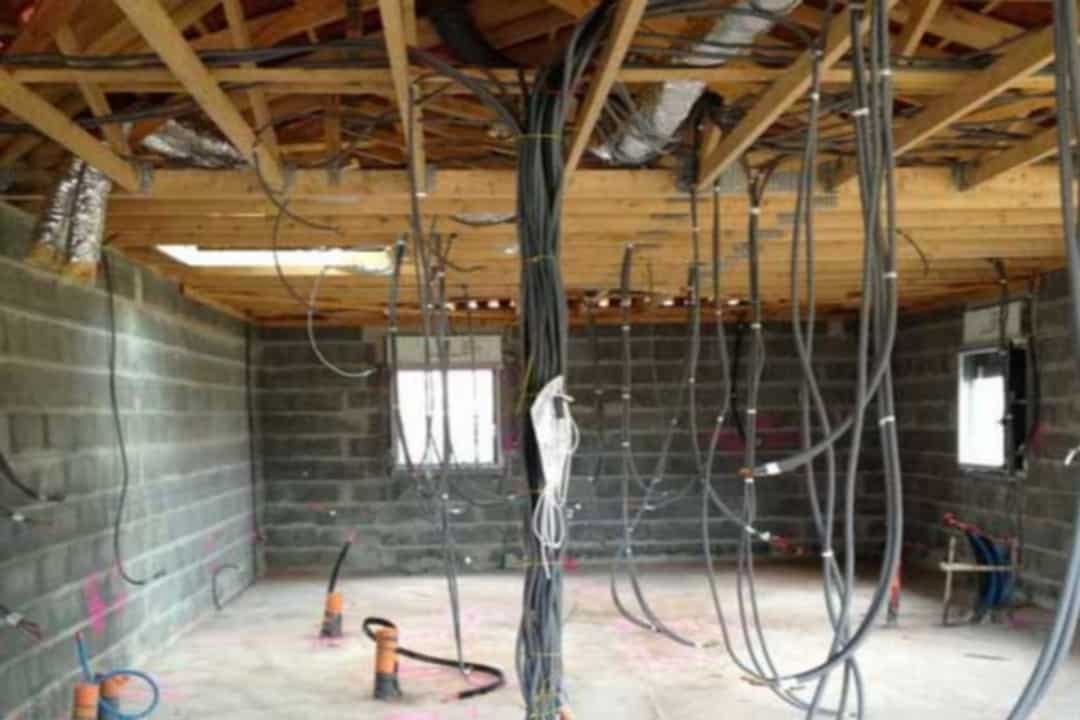

  • Raccordement électrique pour maison neuve: lors de la construction d’une […]
